비티아시바 종류와 구성 조합
비티아시바 1단 풀세트 세팅 구성
비티아시바 1단 완전풀세팅 구성 입니다.
수직틀 1219*1700 2개
교차가새 2개
250*1829 안전발판 1장
400*1829 안전발판 1장
500*1829 슬라이딩발판(또는 개폐발판) 1장
비티난간대 단방향틀(1219*970) 2개
비티난간대 브래싱(횡대)1829L 4개
폭목(발끝막이판) 1219L 2개
폭목(발끝막이판) 1829L 2개
비티핀 4개
비티바퀴 6인치 4개
전도방지대(아웃트리거) 4개
자키베이스(하부자키)34Φ600L 4개
최근 삼성전자 평택고덕캠퍼스에 납품되었던 사양 입니다.
진~~~짜 완전 풀세트 구성인거죠.
하지만 여기에도 더 추가될 옵션이 있습니다. (현장 사용상황에 따라 다름)
비티계단 500*2515가 추가 될 수 있고,
개구부로 올라갈때 수직틀의 사다리부분을 타고 올라가지만 여기에도 사다리를 별도로 추가 설치할 수 있습니다.
현장과 구성을 협의하고, 위 구성도를 보내 안전관리자의 허가를 받고
대금결제관계 협의하고, 정해진 일시에 현장으로 보내고, 현장에서 또 검수를 받고
이상없이 납품되었습니다.
아래 - 3가지 종류의 비티아시바 수직틀이 있습니다.
발판길이방향이 1819로써있는 것은 오타입니다. 1829mm 입니다.
발판 길이는 동일하고, 따라서 교차가새도 모두 한가지로 호환되지만
수직틀의 폭은 1219, 900, 600으로 3가지가 있습니다.
1219수직틀은 폭500발판 2장을 설치하고, 900비티는 폭400발판을 2장, 폭600비티는 폭500발판을 1장 설치 합니다.
현장 상황에 따라 모두 400발판을 2장씩 설치하기도하고, 폭600비티에도 폭400발판을 설치하기도 합니다.
발판을 짧은 것을 사용하시는 경우도 있습니다.
현장 공간이 좁은 기계실, 엘리베이터 같은 곳에서 작업하실때
발판을 짧은 것을 사용하시면, 그에 맞게 가새를 주문제작하여 짧은 발판을 사용할 수 있도록 제작해 드립니다.
비티아시바 발판까지 설치한 기본구성의 중량은 대략 57~60kg정도 입니다.
제조사에 따라, 발판 구성에 따라 조금씩 무게가 달라 집니다.
두사람이서 들고 이동하기엔 조금 부담이 있습니다.
그래서 이동을 안할때는 바퀴를 사용 안하는 것이 더 안흔들리고 안전하지만
조금이라도 이동이 필요하다면 바퀴를 설치하시는 것이 좋습니다.

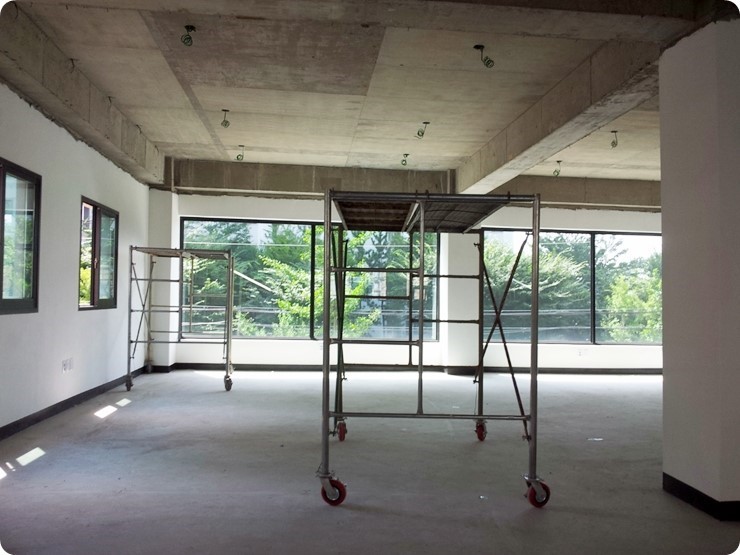

비티아시바 1단기본구성+6인치바퀴
BT아시바 1단기본구성에 바퀴까지만 설치한 현장사진 입니다.
수원현장이고 상가 천정 철거, 인테리어 작업이였습니다.
이렇게 2칸으로 연결설치도 가능 합니다.
작업자가 이동할 공간이 더 길어져서 빠른 작업이 가능하겠죠.
비티2조를 나란히 놓는것보다 한번에 이동이 되서 편한것도 있고, 작업자가 2조위를 이동하는 것보다 이렇게 이어진것을 이동하는 것이 더 안전하겠습니다.
비티아시바를 2칸으로 설치할 수 있다면
당연히 2칸위에 한단 더 얹어서 2칸X2단으로 설치할 수 도 있습니다.
비티아시바 2단설치 구성 입니다.
2단설치시 바퀴포함하여 작업자의 발높이가 3.6m가 됩니다.
작업자의 키와 팔길이를 포함하면 약5.5~5.6m에 손이 닿는 작업이 가능 합니다.
대부분의 1층 복층높이 상가는 이정도 구성으로 커버 가능 합니다.
비티아시바 1.5단 설치구성 입니다.
높이 1.7m의 1단위에 높이 90cm의 1/2비티를 올린 모습 입니다.
작업자의 발높이가 2.8m가 되며
키와 팔길이를 더하여 4.7~4.8m에 손이 닿는 작업이 가능 합니다.
2단구성으로는 너무 높아 작업자가 허리를 많이 숙여야 하고, 1단으로는 높이가 부족한 경우에
이와 같이 1.5단 구성을 사용 합니다.
상황에 따라 2.5단, 3.5단등 다양하게 활요할 수 있겠죠.
또 1/2비티 2조를 연결하여 높이 1.8m작업대를 만들기도 합니다.
왜 이렇게 하냐구요?
1219*1700수직틀은 크기가 크니까요.
크기가 작은 비티2조를 가지고 다니면서 높이90cm작업대로 사용하고, 2단올리면 일반 비티와 비슷한 높이로 1.8m비티가 되어 작업하기도 하고. 현장에서 다양하게 조합하여 사용하고 계십니다.
수원 영통 서친지구 체육관 내부작업 비티설치 사진 입니다.
벽면을 따라 이동하며 하는 작업이고
3단에서 4단 높이를 이동하며 작업 합니다.
계속 이동해야 하기에 뒤쪽으로 전도되지 않도록 2단비티를 연결하여 안정성을 더하였습니다.
항상 안전하게 작업하시고
궁금하신점은 언제든지 연락주세요.
카톡/문자/전화 24시간 열려있습니다.
감사합니다.
