비티수직틀에 대하여 알아봅시다.
안녕하세요.
비티아시바 피티아시바 판매/임대 전문 한남가설산업 입니다.
비티수직틀에 대하여 이야기 해볼까 합니다.
우선 비티아시바하면 위와 같은 모양을 떠올리게 됩니다.
거의 풀세트 구성입니다.
비티수직틀, 교차가새, 비티난간대, 비티핀, 비티바퀴, 전도방지대, 폭목(발끝막이판) 구성 입니다.
여기서 좀 더 나가면 개폐발판 또는 슬라이딩발판 적용하게 되고, 비티계단도 적용하고, 전도방지대도 인증용 대형사이즈로 바뀌게 되고...
현장 상황에 따라 많은 구성방법이 생겨납니다.
그중에 수직틀 하나만 꺼내서 알아보겠습니다.

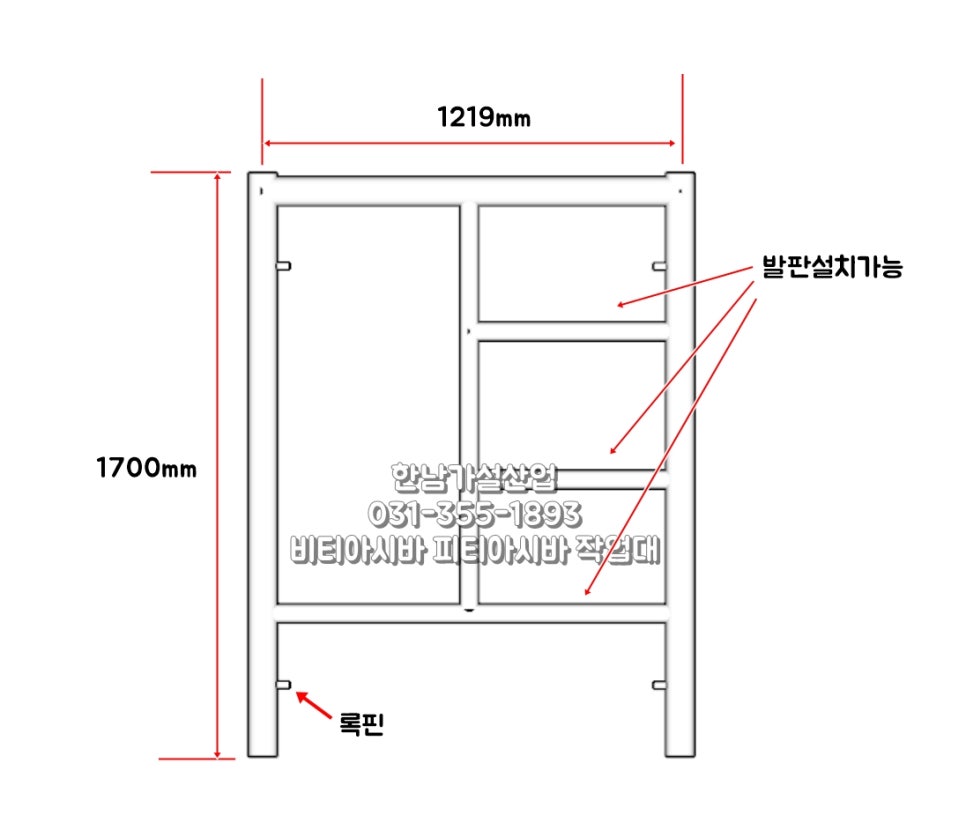

비티수직틀(이하 수직틀)입니다.
가설재에서는 파이프간 거리를 말할때 파이프의 가운데(원의 중심)에서 가운데 길이를 기준으로 이야기 합니다.
따라서 수직틀의 폭을 이야기 할때도 수직틀의 왼쪽에 세로로 서있는 파이프에서, 오른쪽에 서있는 파이프의 가운데에서 가운데 길이를 이야기합니다.
표준사이즈의 수직틀 폭은 1219mm 입니다.
파이프의 지름이 42.7mm이므로 수직틀이 바깥쪽 끝에서 끝까지의 길이는 1,261.7mm가 됩니다.
사이즈가 1219mm라고 부른다 하여 1250mm공간에도 설치가 가능하겠네? 했다가 낭패를 보게 됩니다.
끝에서 끝 길이도 고려해야 합니다.
그럼 발판이 설치되는 가로파이프의 길이는 1,176.3mm가 됩니다.
폭500mm발판 2장 설치시 발판을 양 끝으로 벌려놓으면 약176mm의 가운데 공간이 비게 됩니다.
물론 그렇게 벌려서 설치하는 현장은 거의 없습니다.
가운데로 몰아서 붙여서 설치하시죠.
안전관리 기준으로는 발판사이 틈이 30mm이상 벌어지면 안된다고 합니다.
틈이 아예 없이 설치하려면 폭500발판1장, 폭400발판1장, 폭250발판1장. 이렇게 3장을 설치하면
틈이 없도록 설치 됩니다.
수직틀 그림의 왼쪽을 보면 개구부가 있습니다.
작업자가 작업대 안으로 진입할때 사용하는 개구부 입니다.
오른쪽은 사다리형을 되어 있어 작업자가 오르내릴때 사용하고, 작업대 높이를 낮추고자 할 때 발판을 사다리부분에 낮춰 걸어 작업할 수 있습니다.
항상 안전하게 작업하시고
궁금하신점 있으시면 언제든지 카톡/문자/전화 주세요.
감사합니다.^^
