안녕하세요.
비티아시바 피티아시바 판매/임대 한남가설산업 입니다.
오늘은 비티아시바에 사용하는 각 부속들에 대한 이야기를 해볼까 합니다.

BT아시바, PT아시바, 비티아시바, 피티아시바, 비티비계, 피티비계, 틀비계, 이동식비계, 이동식틀비계, 이동식비티작업대, 비티작업대 모두 같은 명칭이라고 보시면 됩니다.

제가 이 일을 20년이상 해보니 고객님들 대부분 가장 많이 부르는 명칭은 '비티아시바'이고 그 다음은 '피티아시바' 였습니다.
간혹 말비계라고 부르는 분들도 계시고, 각각 다른 명칭을 사용하시는데요.
정확한 명칭은 '이동식틀비계'또는 '틀비계'라고 부르시는 것이 많습니다만 실제로는 그 명칭이 크게 자리잡지 못한것 같습니다.
그럼 하나씩 알아 보겠습니다.

왜 부속품을 제대로 알아야 할까요?
현장 안전 사고의 상당수가 기초적인 부속품의 체결 미흡이나 누락에서 발생한다는 사실, 알고 계셨나요?
현장에서 저희 같은 가설재업체로 자재를 요청할때 명칭이 일치하지 않아 부속이 누락되는 경우도 생기고요.
부품이 어디에 사용되는지 헛갈려서 요청하지 않아 누락되는 경우도 생깁니다.
그래서 저는 어떤 작업을 할 것인가? 높이는 몇 미터에 손이 닿는 작업을 할 것인가? 설치후 비티아시바위치를 이동할 것인가? 공간은 얼마나 되는가? 개폐발판(해치발판)사용여부?, 난간대, 아웃트리거등 자세하게 다시 여쭤 봅니다.
현장에서 작업 들어갈때 부족한 부속이 없어야 설치후 바로 작업 시작할 수 있기 때문 입니다.
오늘은 한남가설산업에서 안전한 고소 작업을 위해 반드시 갖춰야 할 비티아시바의 부속품을 상세히 소개해 드리겠습니다.


● 비티아시바(비티작업대) 필수 부속품 상세 설명
1.비티수직틀 (Main Frame)
비티아시바의 뼈대가 되는 가장 기본적인 프레임입니다. 수직 하중을 견디는 핵심 요소로, 휘어짐이나 부식이 없는 튼튼한 제품을 사용하는 것이 무엇보다 중요합니다.
AI 활용 설정
비티수직틀
기본사이즈인 폭1219mmX높이1700 수직틀 입니다.
상단에 발판을 올리는 곳의 파이프 굵기는 42.7Φ이며 중간 보강대(사다리 역할)은 27.2Φ파이프를 사용합니다.(KCS인증규격사이즈)
현장 상황에 따라 높이를 낮춰야 할 필요가 있는 경우 사다리부분에 발판을 설치하기도 합니다.
가새를 끼우는 작은 핀의 명칭은 '록핀'이라고 합니다.
간혹 록핀이 파손되면 작은 록핀 하나 때문에 전체 피티아시바를 설치하지 못하게 됩니다.
파손된 록핀을 그라인더로 잘라네고 새 록핀을 용접부착하여 현장에서도 수리가 가능 합니다.(록핀 낱개 구입 가능)

비티수직틀

비티수직틀도 사이즈가 좁은것이 있습니다.
아래 링크를 참조하세요.
https://hnco.tistory.com/205
https://hnco.tistory.com/205

2. 교차가새 (Cross Brace)
수직틀과 수직틀 사이를 'X'자로 연결하여 흔들림을 잡아주는 지지대입니다.
가새가 제대로 체결되지 않으면 작업대가 좌우로 휘청거릴 수 있어 반드시 록핀(고정 핀)에 정확히 연결해야 합니다.
AI 활용 설정

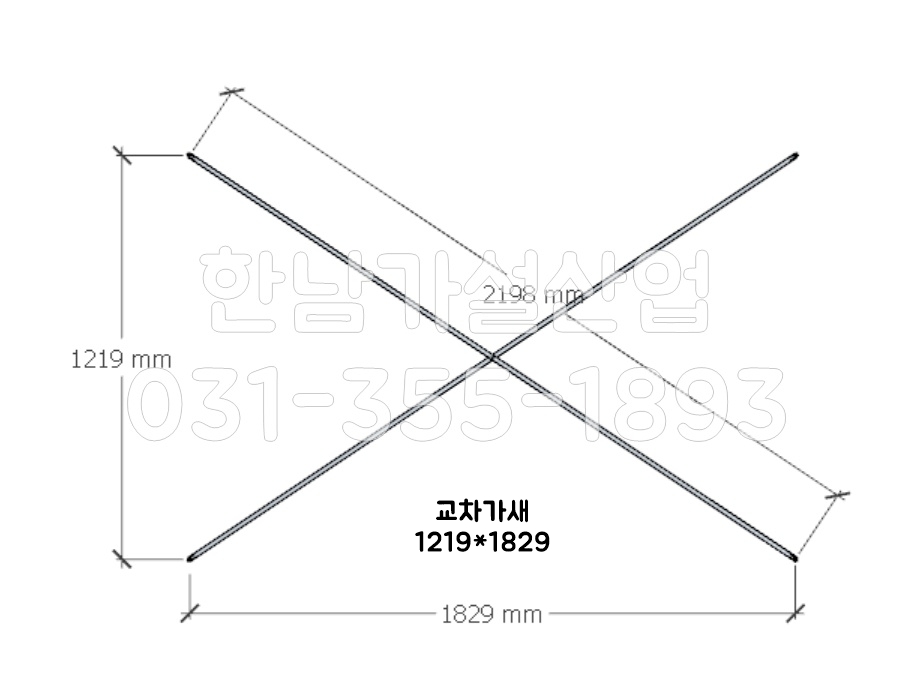

교차가새 교차가세 X밴드
교차가새는 파이프2개를 가운데에 리벳으로 고정하고 도면과 같이 X자로 벌려 설치 합니다.
불리는 명칭이 여러가지 이니 참고로 말씀드리면 X반도, X밴드, 교차가새, 교차가세, 가새, 가세 등으로 불리기도 합니다.
'교차가새'가 정확한 명칭 입니다.





교차가새 교차가세

※이형사이즈 교차가새 주문제작 가능합니다.
더 짧은 발판을 올리기 위해 수직틀 간격을 좁혀야 하는 경우 / 무대수직틀용 가새제작 / 높이가 낮은 비티를 만드는 경우
주문제작 가능합니다.




3. 안전발판 (Safety Plank/Catwalk)
작업자가 올라서서 활동하는 바닥면입니다. 미끄럼 방지 처리가 되어 있는지(엠보싱 타공), 규격에 맞는 하중을 견딜 수 있는지 확인이 필수입니다. 보통 1단에 2장 이상의 발판을 설치하여 틈새 없는 작업 공간을 확보합니다.
AI 활용 설정

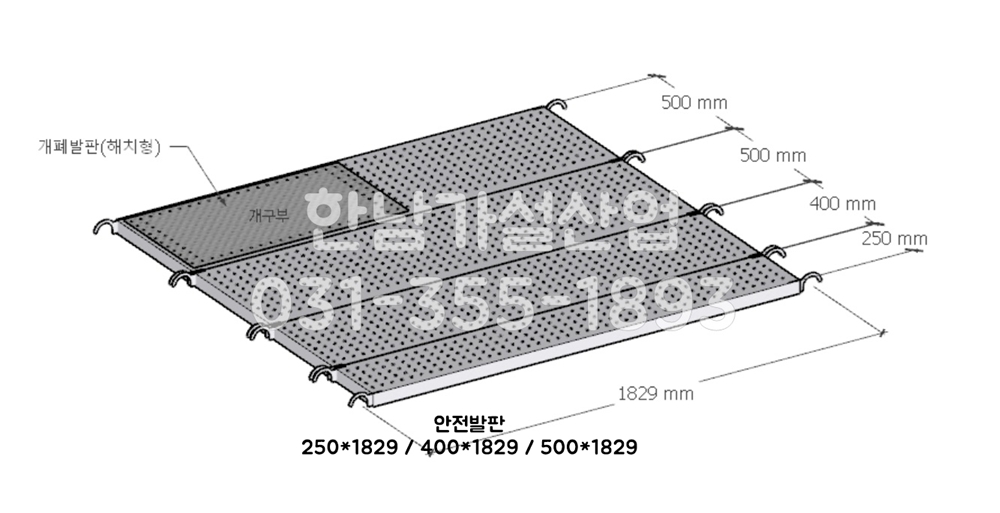

안전발판(유공발판)
안전발판에 위로 조금씩 튀어나오게 미끄럼방지 타공이 되어 있어 유공발판이라고 불리기도 합니다.
발판의 길이는 1829mm(후크고리 가운데-가운데 길이)로 동일하며 폭은 250mm, 400mm, 500mm 3가지가 있습니다.
그리고 틀비계 안쪽에서 작업자가 오르내리기 위해 개폐발판(해치발판)이 있습니다.
현장에 따라 해치형으로 여는것이 아닌 옆으로 미닫이문 열듯이 여닫는 슬라이딩발판도 있습니다.

안전발판 유공발판

안전발판의 더 자세한 설명은 아래 링크를 참조하세요.
https://blog.naver.com/hnco/223851099881



4. 비티난간대 (Guardrail)
상단 작업자의 추락을 방지하기 위한 안전 장치입니다. '안전은 선택이 아닌 필수'라는 말처럼, 고소 작업 시 난간대 설치는 규정상 반드시 지켜져야 하는 사항입니다.
AI 활용 설정
사진 설명을 입력하세요.
비티난간대 하부의 철판이 둘러진것은 폭목(발끝막이판) 입니다.
작업자의 발끝이 폭목에 닿으면 이동을 멈추게 되기 때문에 안전에 도움이 되기도 하며, 공구등을 떨어뜨렸을때 공구가 작업공간 밖으로 벗어나는 것을 막아주는 역할도 합니다.

비티난간대 비티안전난간대

https://hnco.tistory.com/208

비티난간대(비티안전난간대) 종류와 제원에 대해 알아보겠습니다.

비티난간대의 더 자세한 설명은 위의 링크를 참조하세요.



5. 아웃트리거 (Outrigger)
작업대의 바닥 면적을 넓혀 전도(넘어짐)를 방지하는 지지대입니다. 특히 2단 이상 높이 쌓을 때는 무게 중심이 높아지므로 아웃트리거를 사방에 설치해 안정성을 확보해야 합니다.
AI 활용 설정
KCS인증 아웃트리거
아웃트리거는 2가지가 있습니다.
일반적으로 많이 알고 계신 작은 아웃트리거(전도방지대, 스톱퍼 라는 명칭)와 산업안전보건공단 안전인증을 받은 아웃트리거(인증형) 입니다.
전도방지대(스톱퍼)는 바닥에 지지하는 볼트부분을 돌리면 바닥에 닿아있던 동그란 종지부분이 위로 올라와서, 높이 조절후 바로 이동이 가능 합니다.

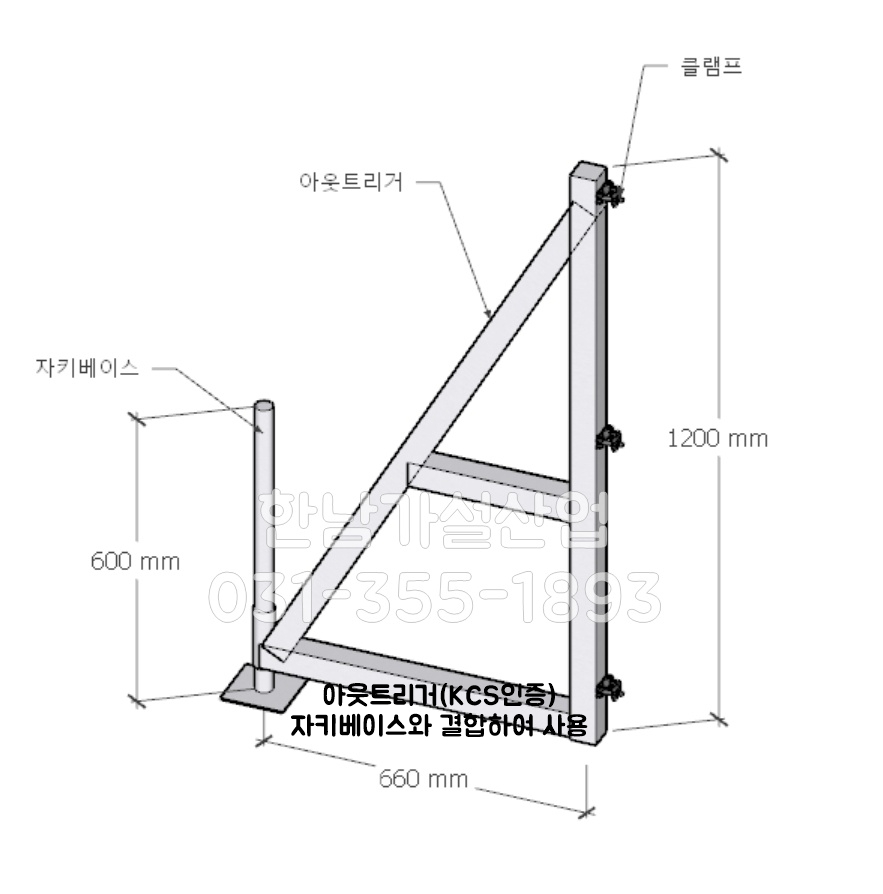

인증아웃트리거는 삼각형 아웃트리거에 자키베이스(하부자키)를 결합하여 사용하는 형태로 높이조절시 너트가 아래로 내려가는 방식이라 높이조절후 바로 이동이 안되며 전선, 케이블타이, 고무밴드 등으로 자키베이스를 들어올려 묶은 뒤에 이동이 가능한 단점이 있습니다.

아웃트리거 인증아웃트리거





아웃트리거의 자세한 설명은 아래 링크를 참조하세요.

https://hnco.tistory.com/201

비티아시바 전도방지대(아웃트리거) 재원, 설치방법등 안내





6. 비티바퀴 (Caster)
이동식 비계의 기동성을 책임지는 부목입니다. 이동 후에는 반드시 브레이크 잠금 장치를 확인하여 작업 중 임의로 움직이지 않도록 고정해야 합니다.
AI 활용 설정

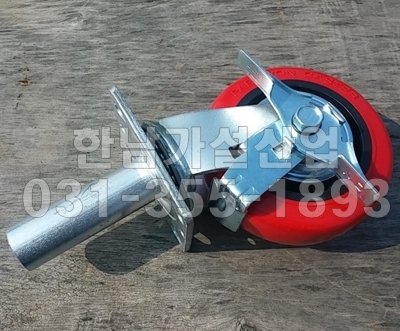

6인치 비티바퀴
저희는 6인치 비티바퀴를 사용합니다.
바퀴가 너무 작으면 이동시 작은 장애물에도 걸림이 발생해 전도위험이 커집니다.
6인치보다 큰것은 8인치인데 너무 커서 무거워 평소 가지고 다니기도 힘들고, 비티아시바에는 오버스팩이라고 생각 됩니다.

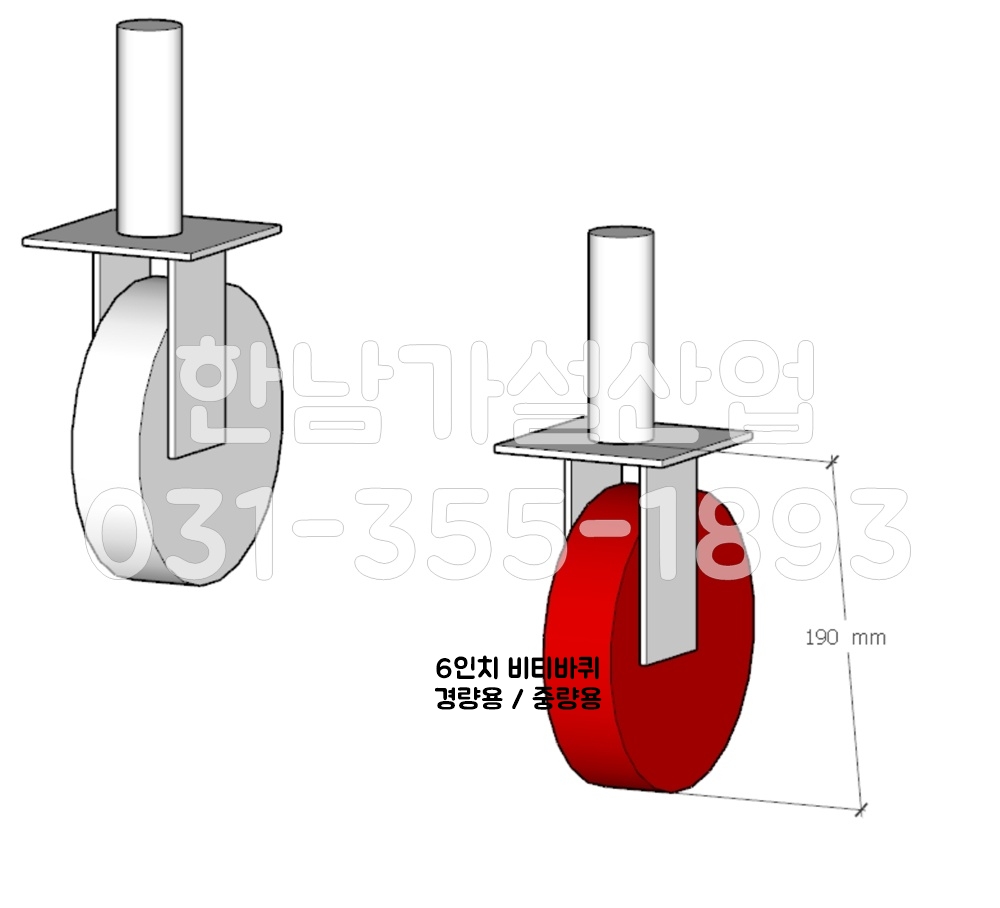

비티바퀴 인증비티바퀴

비티바퀴의 자세한 설명은 아래 링크를 참조하세요.
https://hnco.tistory.com/214

비티바퀴(아시바바퀴)의 사이즈, 인증용 비인증용 크기등을 알아보겠습니다.





7. 비티핀 (Joint Pin)
수직틀을 위로 쌓아 올릴 때 상하 프레임을 연결해 주는 핀입니다. 작은 부속품이라 간과하기 쉽지만, 프레임 이탈을 막아주는 결정적인 역할을 합니다.

비티핀

작은 핀이지만 비티핀도 KCS안전인증 규격이 있고, 또 그에 맞게 제작된 핀이 있습니다.
핀 가운데의 링 부분에 인증마크가 각인되어 있습니다.



● 한남가설산업이 제안하는 안전 체결 팁
부속품의 수량도 중요하지만, 각 연결 부위의 결속 상태를 육안으로 한 번 더 확인하는 습관이 필요합니다.
저희 한남가설산업은 모든 판매/임대 제품을 출고 전 꼼꼼히 검수하여 현장의 안전을 최우선으로 생각하고 있습니다.
하지만 현장 상황은 언제나 계획가 같이 되지 않는 경우가 많다는 것을 경험으로 알고 있습니다.
작업중 추가적으로 더 필요한 부속 발생시 연락주시면 최대한 빠르게 대응해 드리고 있습니다.

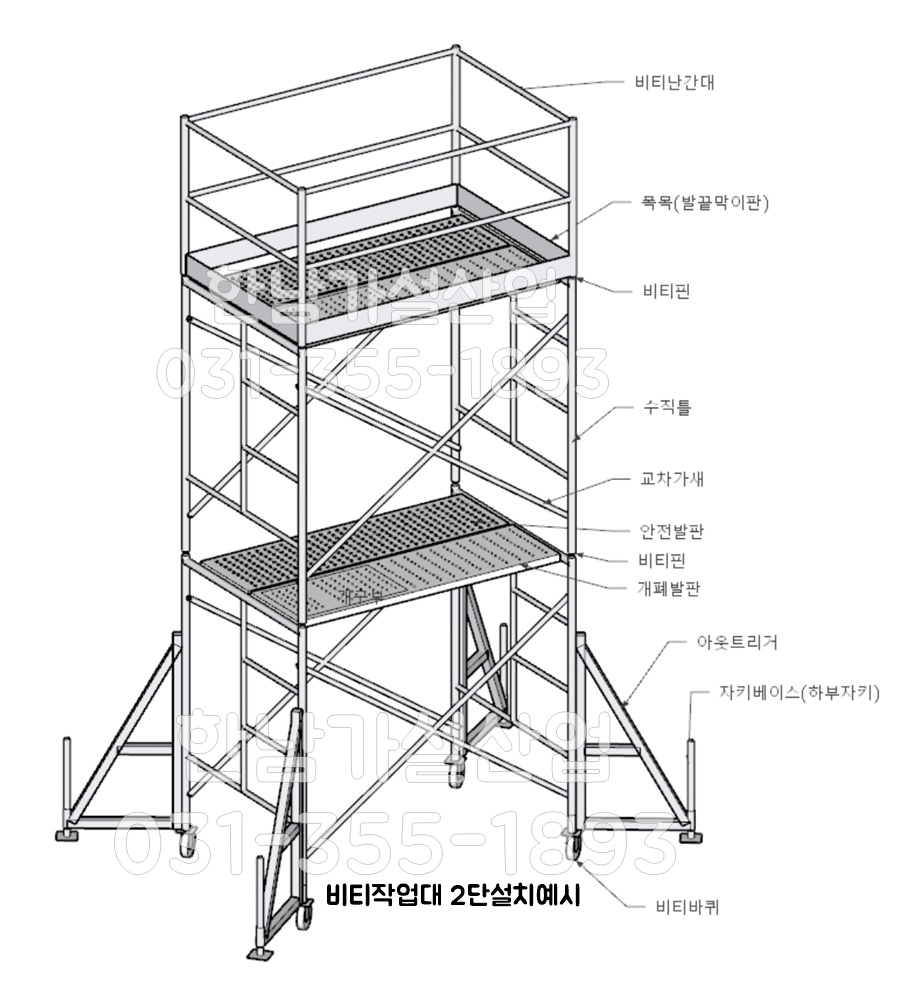

비티아시바2단설치예시

비티아시바작업대 2단설치 예시도면 입니다. (제가 그렸습니다. ^^v)
각 부품들의 위치가 표시되어 있으니 처음 작업하는 작업자에게 이렇게 설치된다라는 것을 보여 주기도 좋을 것입니다.
저는 20년이상 비티아시바를 다루면서 비티아시바로 항상 작업을 하시는 분들부터 아예 처음 만져보시는 초보 분들까지 다 만나게 됩니다.
정말 자세하게 다 설명 드리고 현장에서 일어날 수 있는 상황에 대해서 미리 안내 드려서 작업에 지장에 없도록 선택하실 수 있도록 안내 드리고 있습니다.
비티아시바는 구성품 하나하나가 맞물려 하나의 안전한 시스템을 이룹니다.
오늘 소개해 드린 부속품 중 하나라도 누락되었다면 즉시 보완하여 안전한 작업 환경을 만드시길 바랍니다.

비티아시바 대여 및 구매, 부속품 관련 궁금한 점이 있으시다면 언제든 한남가설산업으로 문의해 주세요.
현장 상황에 맞는 최적의 구성을 추천해 드립니다!
