아웃트리거는 크레인·펌프카·고소작업대·이동식 사다리·말비계 등에서 장비의 붕괴·전도를 막기 위해 장비 본체 밖으로 뻗어나와 지지폭을 넓혀 주는 보조 지지장치입니다.
장비 종류마다 세부 기준은 다르지만, 공통적으로 “수평 유지, 최대한 전개, 충분한 지반 지지, 작업 중 임의 조작 금지”가 핵심 원칙입니다.
○ 기본 개념과 법적 기준
- 아웃트리거(out-rigger)는 장비의 무게중심을 낮추고 받침 폭을 넓혀 측면으로 넘어지거나 미끄러지는 것을 방지하는 구조물로, 이동식 크레인·트럭 탑재형 크레인, 고소작업대, 이동식 사다리 등에서 사용됩니다.
- 국내 산업안전보건법·산업안전보건기준에 관한 규칙에서는 이동식 사다리·고소작업대·크레인 등을 사용할 때 “평탄하고 미끄럽지 않은 지반 확보”, “넘어지지 않도록 고정 또는 아웃트리거 사용”을 요구하며, 제조사가 정한 최대 사용하중과 설치 방법을 준수하도록 규정하고 있습니다.
○ 주요 장비별 기준
= 트럭 탑재형/이동식 크레인·펌프카
- 아웃트리거는 수평을 유지한 상태에서 “최대로 확장”하는 것이 원칙이며, 필요한 경우 받침목(패드, 깔판)을 사용해 지반에 하중이 안전하게 분포되도록 해야 합니다.
- 받침목은 2단 이상 쌓아 올리는 방식은 금지되는 것이 일반적이며, 건축구조기준·KOSHA Guide 등의 지반 허용지지력과 아웃트리거 작용하중을 고려해 두께·면적을 결정합니다.
= 고소작업대(시저형, 붐 리프트 등)
- 작업 전 작업 구역의 지반 상태를 확인하고, 필요시 아웃트리거를 설치해 장비 주변 설비·차량의 출입을 통제해야 합니다.
- 작업 중에는 아웃트리거를 “최대로 확장한 상태”를 유지하고, 아웃트리거를 펼친 채로 이동하거나, 부분만 접은 상태로 작업하는 행위는 금지하는 것이 안전수칙입니다.
= 이동식 사다리·말비계
- 이동식 사다리는 평탄하고 미끄럽지 않은 바닥에 설치하고, 넘어짐 방지를 위해 구조물 고정, 아웃트리거 설치, 2인 1조 지지 중 하나를 선택하도록 최신 규정에서 안내합니다.
- 말비계의 경우 법령에 아웃트리거 명문 규정은 부족하지만, 전도 위험이 커 현장 지침에서는 4개 지주부 모두에 아웃트리거를 펼치고, 벌어짐 방지 와이어·보조부재를 추가하는 것을 일반적인 안전수칙으로 권장합니다.
○ 안전한 활용 방법(실무 포인트)
= 설치 전
- 지반의 평탄성, 강도(침하 위험), 경사 여부를 확인하고, 연약 지반일 경우 충분한 면적의 받침목·매트(철판, 목재)를 먼저 설치합니다.
- 주변 고압선, 지하 매설물, 맨홀·개구부 등 구조 안전에 영향을 줄 수 있는 요소를 사전에 확인합니다.
= 아웃트리거 전개 시
- 장비의 수평계를 확인하며 좌·우·전·후 아웃트리거를 균형 있게 “최대 전개”하고, 제조사 매뉴얼에서 지정한 잠금장치·핀을 모두 체결합니다.
- 각 아웃트리거 끝에는 적정 크기의 받침목을 두고, 국부적인 침하·파손이 발생하지 않도록 하중 분포를 확보합니다.
= 작업 중 관리
- 아웃트리거가 전개된 상태에서 장비를 이동하지 않으며, 작업 중 아웃트리거를 접거나 위치를 바꾸지 않습니다.
- 작업 반경 내 출입을 통제하고, 바람·진동 등 외력의 영향을 고려해 과도한 붐 길이·작업 반경에서의 과하중 작업을 피합니다.
= 작업 후
- 작업 종료 후 붐·작업대를 완전히 하강·수납한 뒤, 주변 인원·장애물을 확인하고 나서 아웃트리거를 접습니다.
- 받침목 변형·균열 여부를 확인해 손상된 자재는 교체합니다.
○ 활용 시 주의할 점
- 제조사 사용설명서가 법령보다 구체적인 경우가 많기 때문에, 법적 최소 기준 위에 “제조사 매뉴얼 기준”을 우선 적용해야 합니다.
- 아웃트리거가 있다고 해서 모든 조건에서 안전한 것은 아니므로, 지반 허용지지력·장비 하중·작업 반경을 고려한 간단한 리깅 플랜·작업계획서를 사전에 검토하는 것이 중량물 취급 작업에서는 필수에 가깝습니다.
비티아시바 전도방지대(아웃트리거) 재원, 설치방법등 안내
안녕하세요.비티아시바 피티아시바 판매/임대 전문 한남가설산업 입니다. 오늘은 비티아시바 전도방지대에 대해 알아보려 합니다.보통 전도방지대라고 부르며 아웃트리거라, 스토퍼, 스톱퍼
hnco.tistory.com
비티아시바 전도방지대(아웃트리거) 재원, 설치방법등 안내
안녕하세요.비티아시바 피티아시바 판매/임대 전문 한남가설산업 입니다. 오늘은 비티아시바 전도방지대에 대해 알아보려 합니다.보통 전도방지대라고 부르며 아웃트리거라, 스토퍼, 스톱퍼
hnco.tistory.com
비티아시바 피티아시바 이동식 틀비계작업대 아웃트리거에 대한 더 자세한 설명은 위 링크를 참조 바랍니다.
- 페인트 도장업체 안전발판 방문구입
비티아시바는 가지고 계시지만 현장에서 안전발판을 분실하셔서 발판만 구입하기 위해 방문해 주셨습니다.

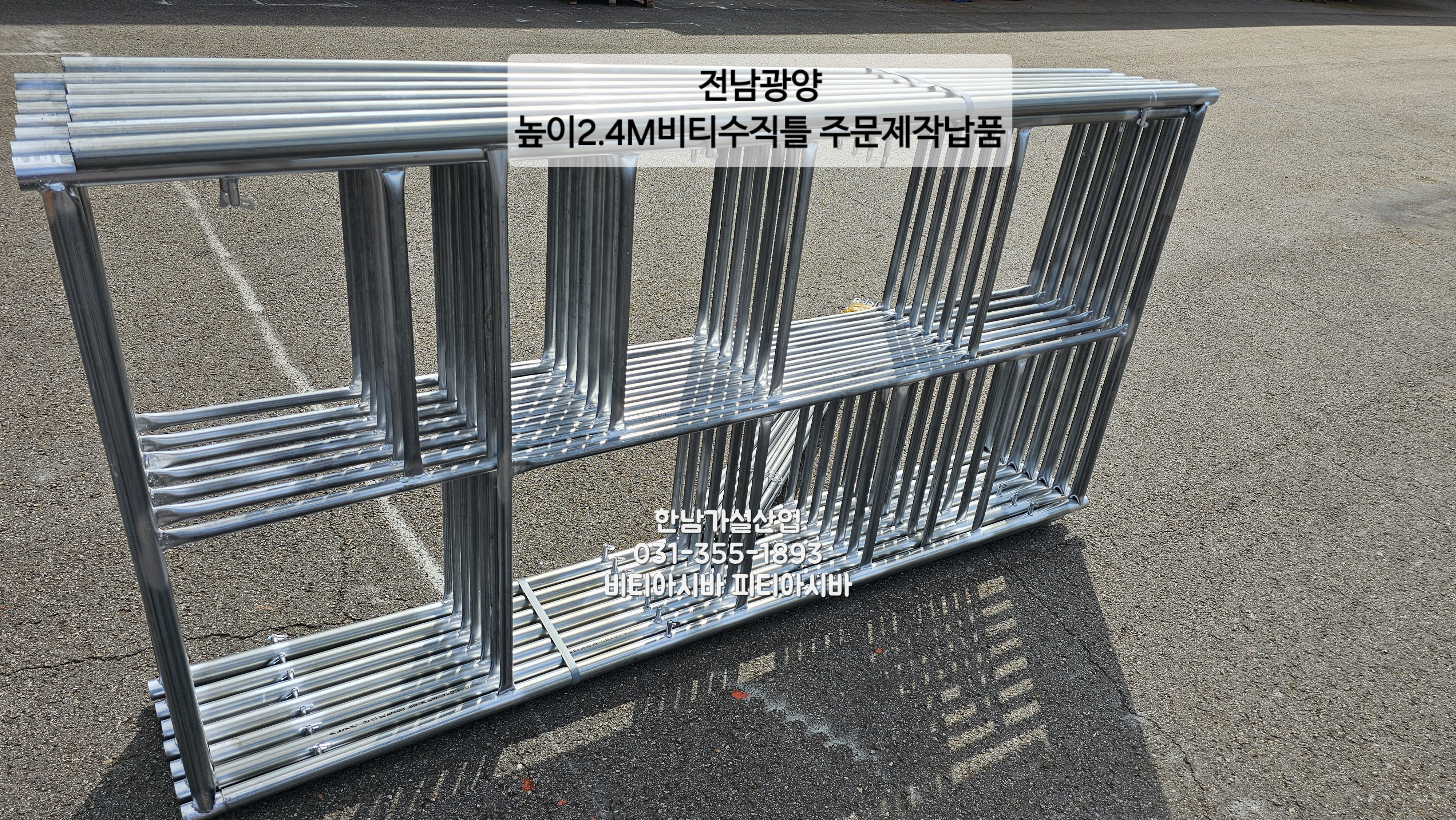

-전남 광양 비티아시바 주문제작 납품건 입니다.
폭1219mm(기존 비티아시바와 같음. 호환가능하여 기존 비티의 위, 아래에 연결설치 또는 단독설치 가능)
높이 2.4m의 높은 비티아시바 입니다.
기존 1.7m비티에 반단비티 0.9m를 합하여 2.6m를 만들수도 있지만 단순화 하기 위해, 그리고 제작한 비티작업대 높이에서만 작업을 할 계획이라 하셔서 원하시는 높이로 제작해 드렸습니다.

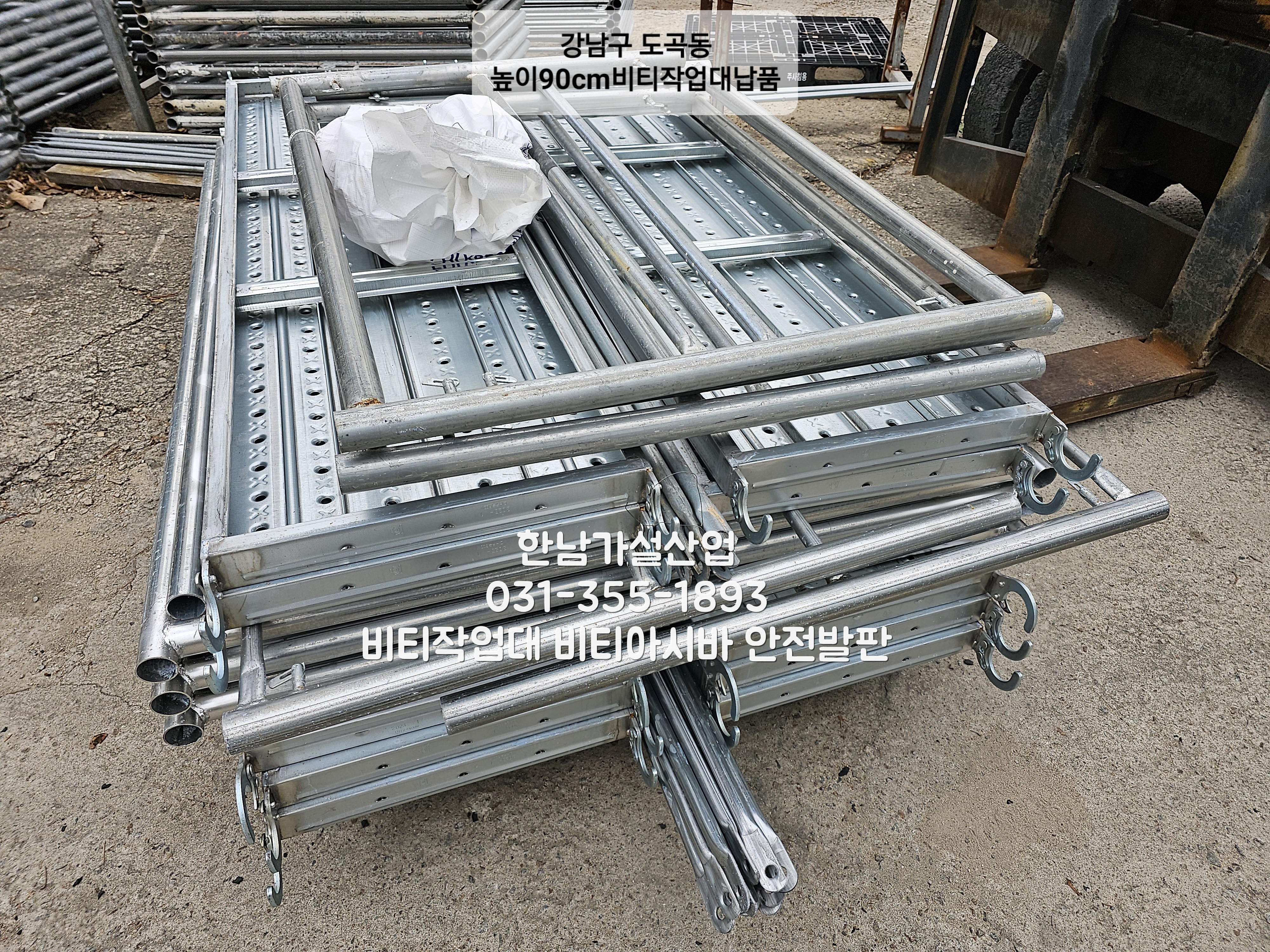

-강남구 도곡동 H1700비티, H900비티아시바 납품건 입니다.
일반적인 높이1700mm비티와 높이900mm비티 입니다.
높이900mm비티는 기존 비티의 위or아래에 연결설치 가능하며, 단독설치작업 가능 합니다.

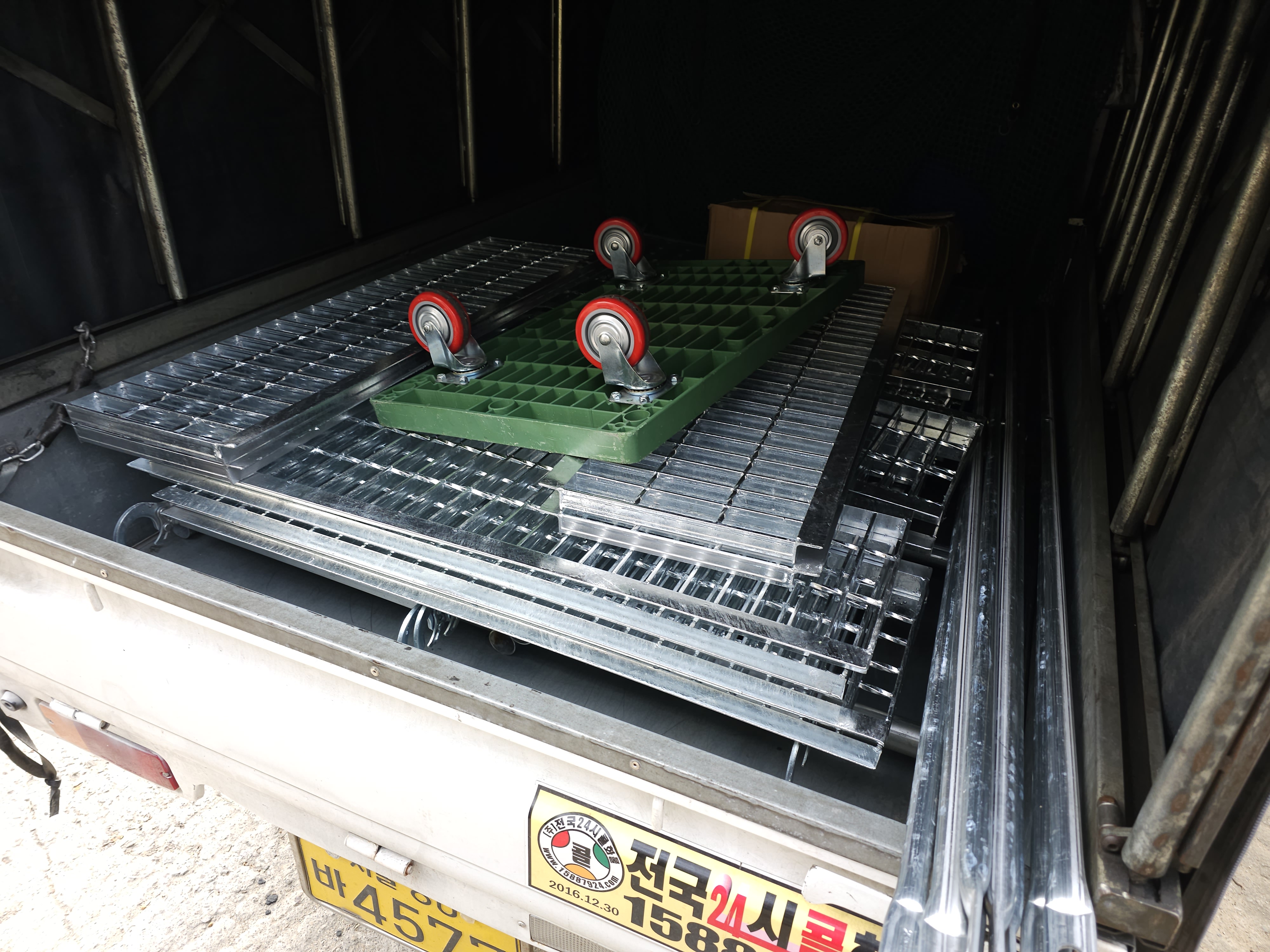

-교차가새, 안전발판 납품건 입니다.
부피가 얼마 안되어 합짐으로 출고 했습니다.

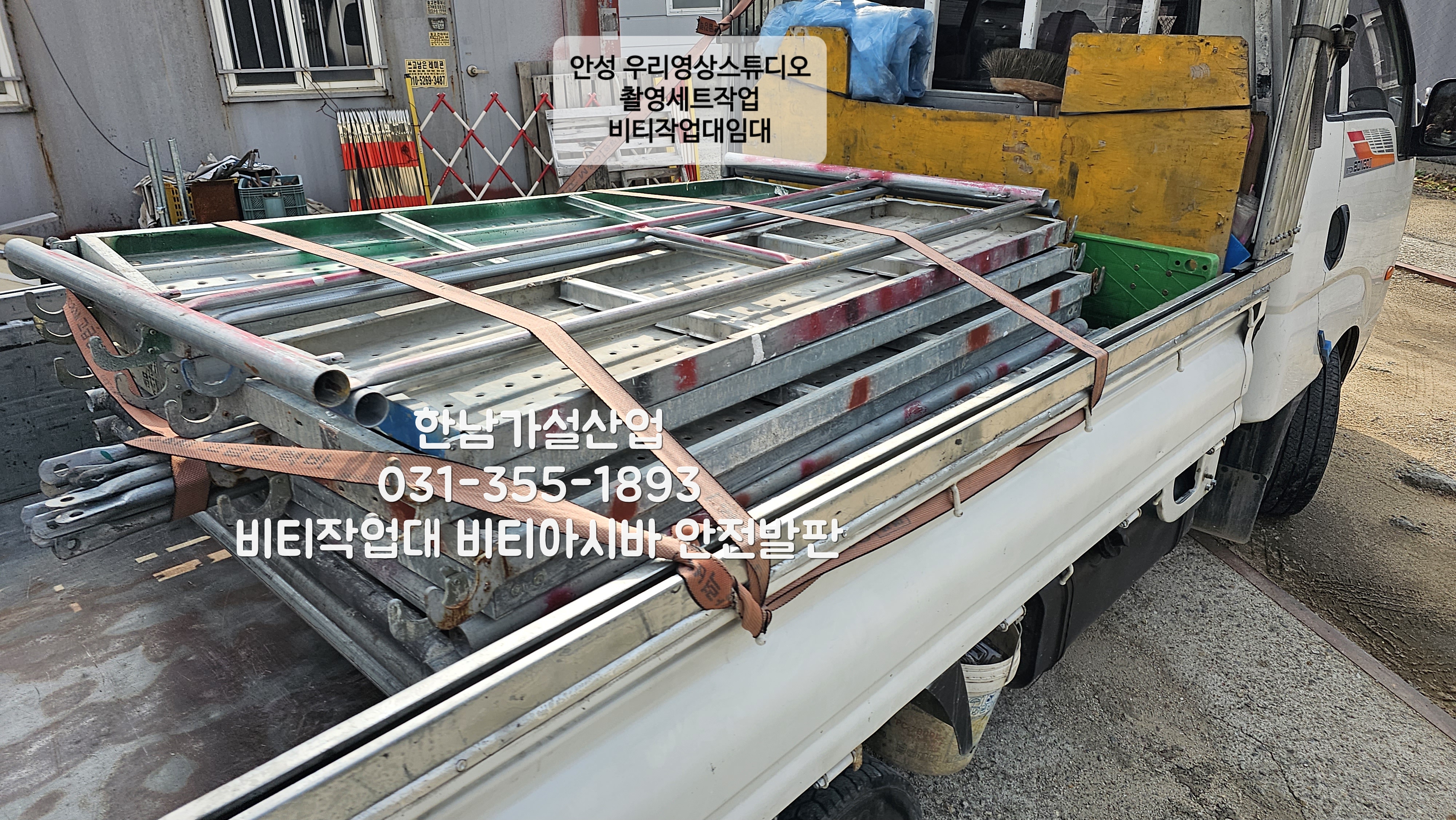

-드라마 촬영 스튜디오 세트설치작업 비티아시바 임대 출고 입니다.
세트작업은 거의 목공작업, 도배작업, 조명작업 입니다.
목공작업 높이가 3m~5m정도여서 비티아시바가 없으면 작업을 할 수 없습니다.

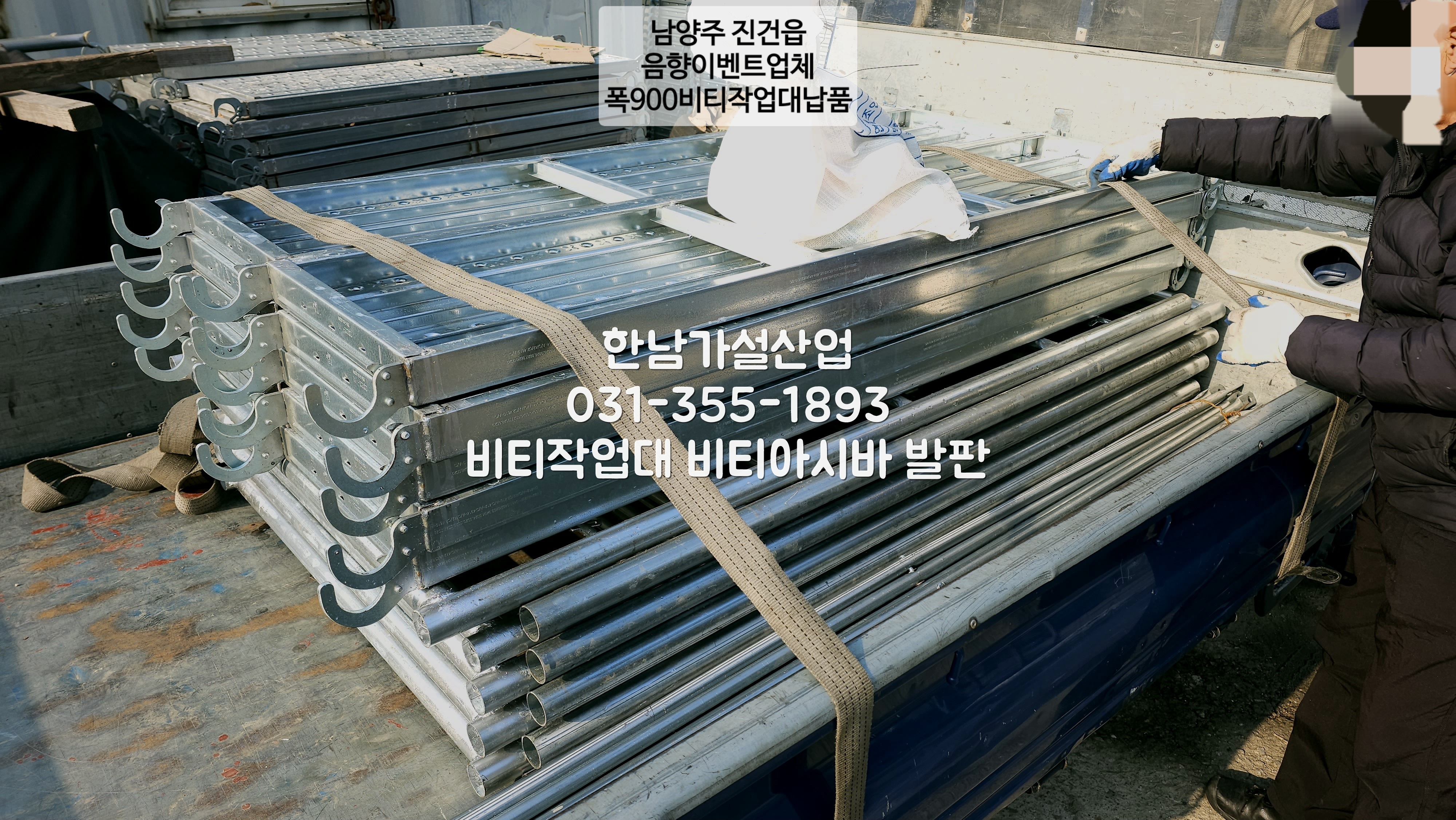

-남양주 무대음향이벤트업체 폭900비티아시바 납품출고
-용인 처인구 유방동 인테리어작업 비티임대출고

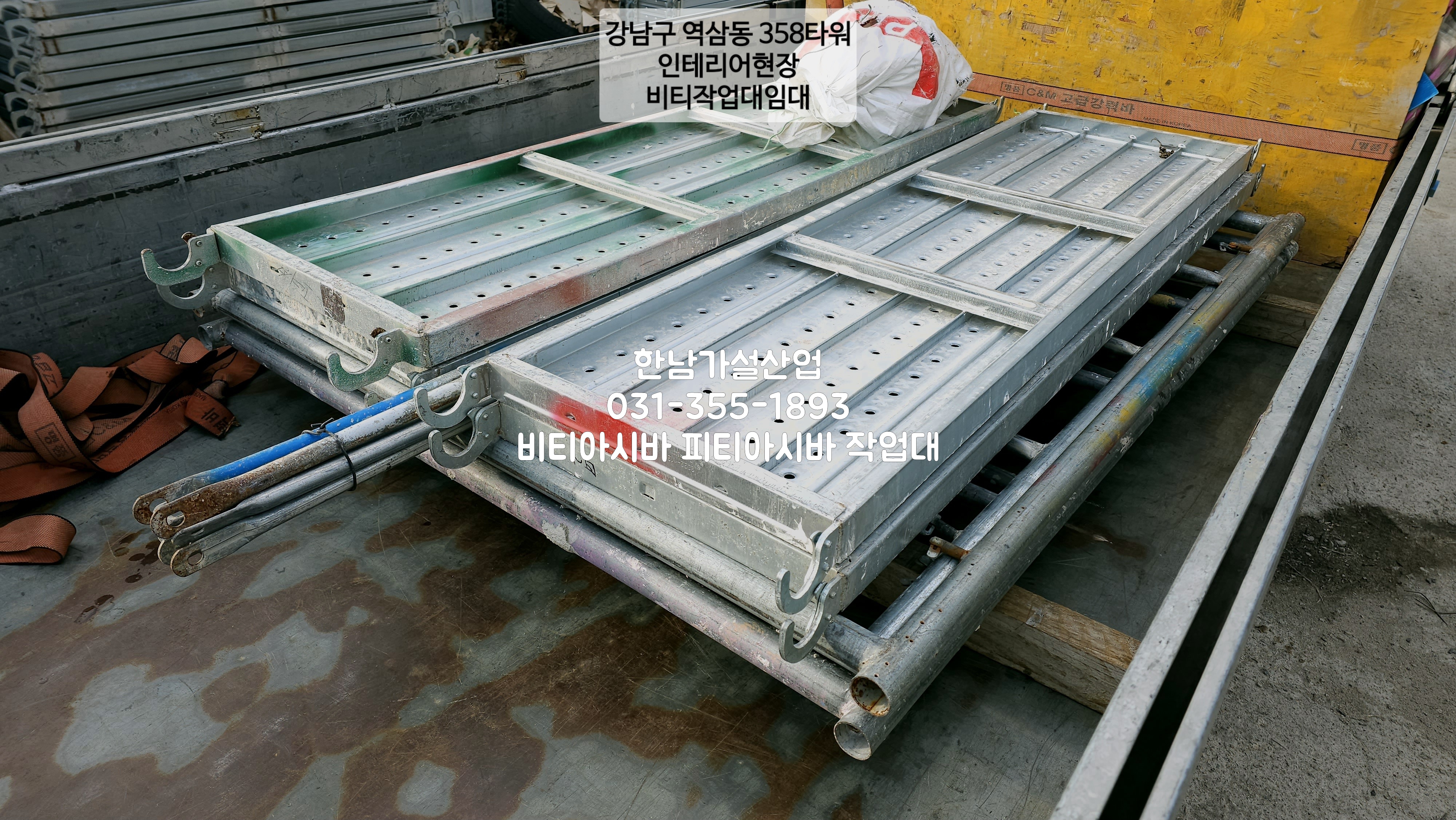

-강남구 역삼동 상업인테리어현장 피티아시바임대출고

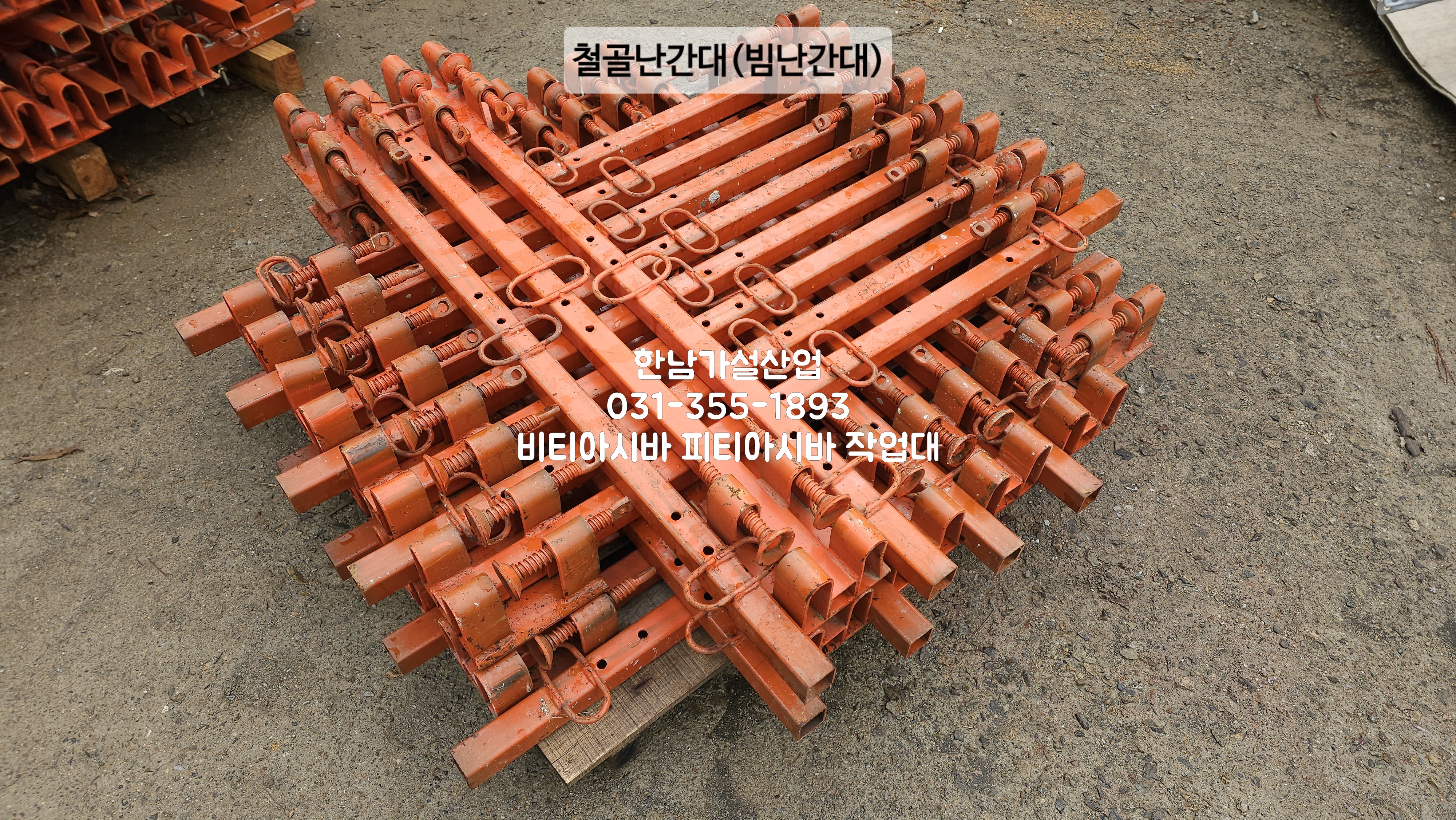

-철골난간대(빔난간대,빔포스트) 판매출고

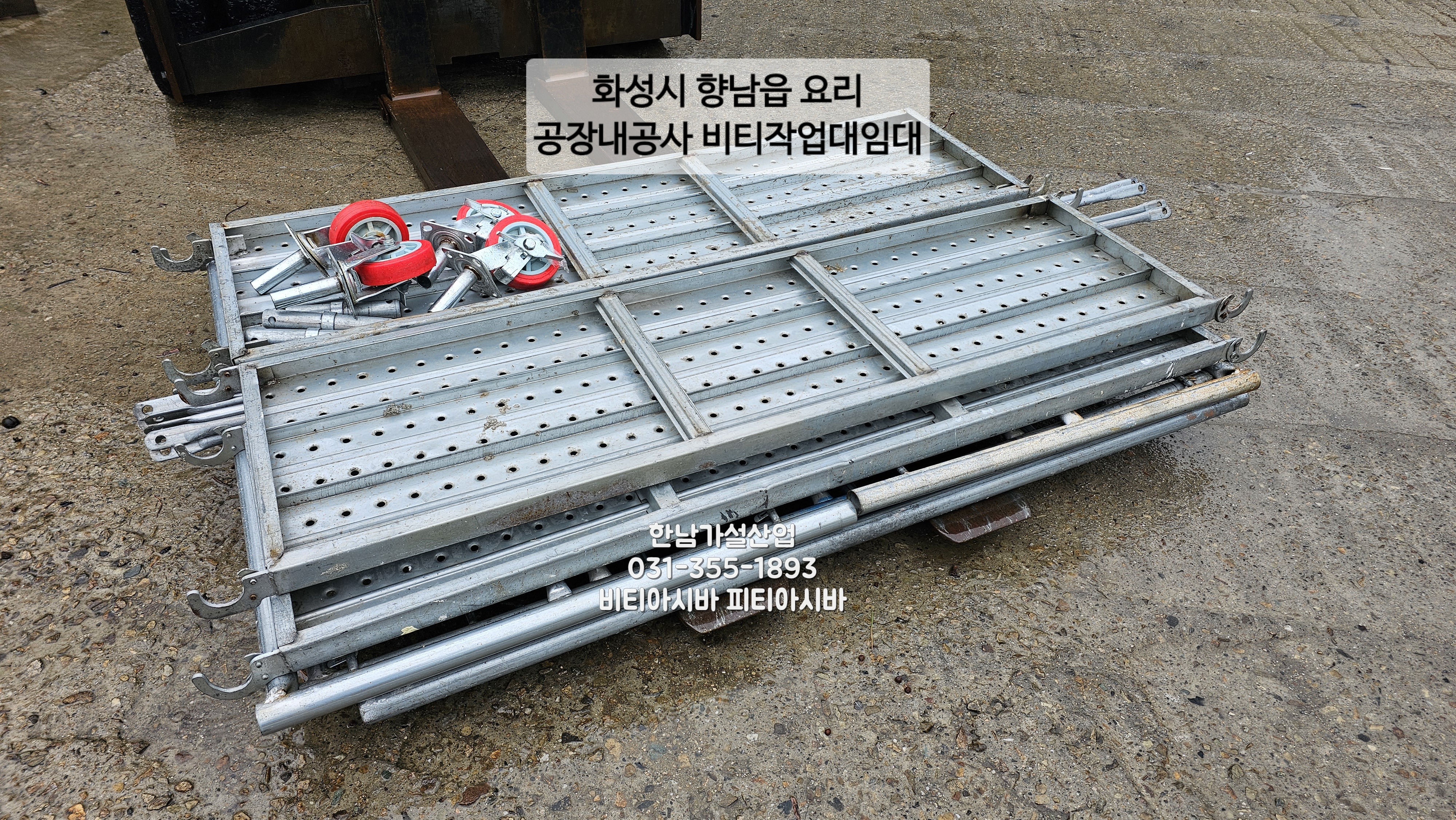

-화성시 향남읍 요리 공장내장공사 비티아시바 임대출고

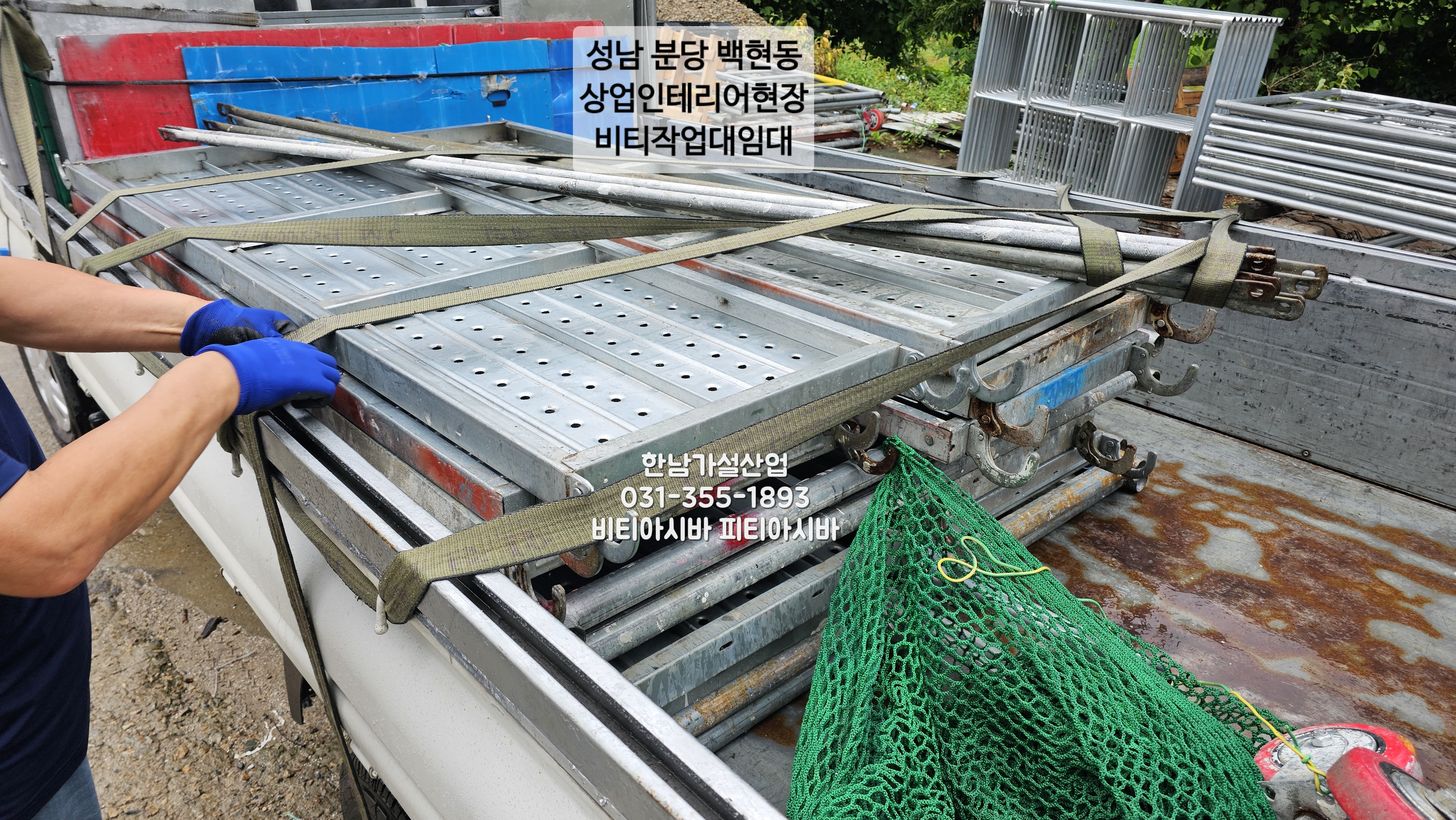

-성남시 분당구 백현동 상업인테리어현장 BT아시바임대
날이 많이 추워졌습니다.
항상 안전하게 작업하시고, 궁금한점은 언제든지 카톡/문자/전화 남겨주시면
자세하게 상담해 드리겠습니다.
감사합니다.^^
